TANIMI

 154kV enerjili yerlerde bara ve EİH hatlarında yapılacak çalışmalarda; çalışma yapılacak baranın veya hattın geçici olarak faz-toprak arası kısa devre eden teçhizattır.



KULLANIM

Teçhizat ancak yetkili personel  tarafından yazılı talimatlara uyarak kullanılabilir. Manevra

esnasında  topraklama kablosuna yaklaşmayınız.
1.Önce Hat veya Bara  klipsleri ve topraklama mengeneleri üzerlerindeki civata ve yaylı

  pullar ile kablolara vidalanarak çantadaki anahtarla, yaylı rondelaların çözülmeyeceği

  sıkılıkta sıkıştırılacak,
2.Toprak mengeneleri, topraklamayı temin edecek madeni bir bölgeye sıkıca sıkıştırılacak
3.Hat  veya Bara klipsleri stankalara  takılacak
4.Toprak mengenesi sıkıca takılı olduğundan emin olduktan sonra stanka  yardımı ile hat

   klipsleri hatta takılacaktır.
5.Teçhizat sökülürken önce klipsler hatlardan veya Bara dan çıkarılacak sonra toprak

    mengenesi açılacaktır.

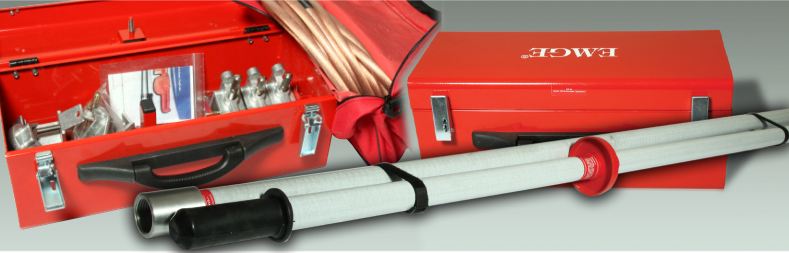

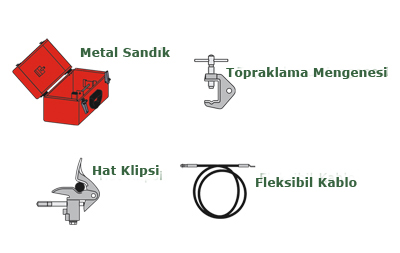

TEÇHİZAT AKSAMI
 1. 3 Adet 477MCM'den 1272 MCM'e kadar hatları kavrayacak ve vidalanarak Hatta veya

     Bara ya  takılacak alüminyum  Hat  veya Bara klipsleri  (Klip ağzı 40mm )
2. 3 Adet klipslerle  topraklama mengenesini birleştiren 4 mt boyunda 70mm2 kesitli bakır

    örgülü flexible izoleli kablolar
3.
3 Adet kabloların topraklanacak bölüme bağlantısını temin eden alüminyumdan, kelebek

    vida ile sıkıştırılan toprak mengenesi
4. 3 Adet topraklama klipslerini hatta takıp çıkarmak için kullanılan Ø 40mm çapında cam

    elyaf takviyeli sentetik reçineden  içi kapalı boru şeklinde topraklama stankaları
5. 1 Adet klipsleri ve mengeneleri taşıyan elektrostatik boyalı, kilitli metal çanta

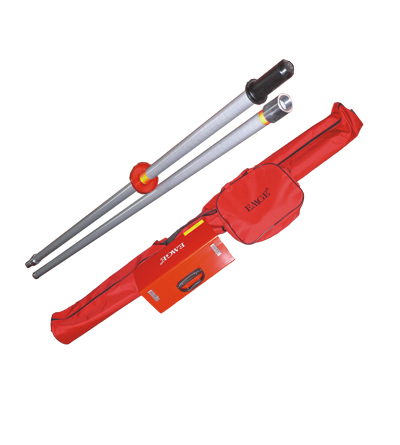

KULLANILACAK STANKALAR
 2 Adet 154kV hatlar için 2m boyunda birbirine eklenen, tamamı 4m boyunda, ucu somunlu



YAPISI
 EG 32-154T stanka, Ø 40mm cam elyaf takviyeli sentetik reçineden boru şeklinde    yapılmıştır.

Birbirine eklenerek kullanılan  2m boyunda 2 parçadan yapılmıştır.  Toplam  boyu 4 mt dir.

Stankalar üzerinde yazılı kullanma geriliminden daha yüksek bir gerilimde    kullanılmamalıdır.

Stankaların test gerilimleri aşağıdaki değerlerden az değildir.

Stankaların üzerinde tutma bölümünü sınırlayan bir disk vardır. Üzerindeki metal    parçalar paslanmaz cinstedir.

Stankaların yapısı boru biçiminde içinin nem almaması için iki baştan kapatılmıştır.

Stankanın 2 parçası birbirine eklenmeden kullanılmamalıdır.



FİZİKİ DEĞERLERİ
 Stankanın Ölçüleri ve Test Özellikleri :

Kullanma Gerilimi : 0-170kV AC
Test Gerilimi : 275kV AC
Kaçak Akımı : Boyu : >2m
Çapı: 40mm
Eğilmesi : 25/85 N/mm
Teleskopik tiplerde de yukarıdaki değerler sağlanmaktadır.



DEPOLAMA

• Neme ve direk güneş ışıklarına karşı depolamayınız.
•Tozlanmış ve nemlenmiş stankaları tozunu ve nemini temizlemeden kullanmayınız.
• Stankalar bir takım halinde sentetik bir çanta içindedir.

I. Uyarı Levhası : Test 275kV kullanma 170kV eller buradan ileri geçmeyecek  ( EG 32-154T )
II.Uyarı Levhası : İlk önce toprak mengenesini sıkıca bağlayınız, sonra klipsleri stanka yardımı ile hatlara veya baralara takınız.

• Teçhizatı sökerken önce klipsleri hattan ve bara dan stanka ile çıkarıp sonra toprak

   mengenesini açınız.
• Manevra esnasında topraklama kablosuna yaklaşmayınız.



KULLANILACAK KABLOLAR
 3 Adet 154kV için faz-toprak arası, 4m boyunda, 70mm2 kesitinde izoleli kablo

çadır  çantada.

STANKALAR :Sentetik torbalarında kendi çadır kılıfları içinde saklayınız
DEPOLAMA  :Sistemi nemli ve direk güneş ışınlarına karşı depolamayınız. -25 +60°C

TEÇHİZAT AĞIRLIĞI
Sac Çanta (İçindeki Aksesuarlarla) : 8,20kg.

Çadır Çanta İçinde Kablo  : 9,80kg.
Çadır çanta içinde Stanka : 9,21kg.
