TANIMI

380kV enerjili yerlerde Bara ve EİH hatlarında yapılacak çalışmalarda; çalışma yapılacak Baranın veya Hattın geçici olarak faz-toprak arası kısa devre eden teçhizattır.



Teçhizat ancak yetkili personel tarafından yazılı talimatlara uyarak kullanılabilir. Manevra esnasında topraklama kablosuna yaklaşmayınız.
1. Önce Hat veya Bara klipsleri ve topraklama mengeneleri üzerlerindeki civata ve yaylı pullar ile kablolara vidalanarak

    çantadaki anahtarla,yaylı rondelaların çözülmeyeceği sıkılıkta sıkıştırılacak
2. Toprak mengeneleri, topraklamayı temin edecek madeni bir bölgeye sıkıca sıkıştırılacak
3. Hat veya Bara klipsleri stankalara takılacak
4. Toprak mengenesi sıkıca takılı olduğundan emin olduktan sonra stanka yardımı ile Hat veya Bara klipsleri hatta takılacaktır.
5. Teçhizat sökülürken önce klipsler Hatlardan veya Baradan çıkarılacak sonra toprak mengenesi açılacaktır.

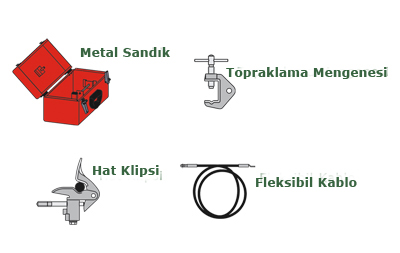

TEÇHİZAT AKSAMI

1. 3 Adet 954MCM'den 1272MCM'e kadar hatları kavrayacak ve vidalanarak hatta takılacak alüminyum Hat veya Bara klipsleri
2. 3 Adet klipslerde topraklama mengenesini birleştiren 70mm2 kesitli bakır örgülü izoleli flexible kablolar
3. 3 Adet kabloların topraklanacak bölüme bağlantısını temin eden alüminyumdan, kelebek vida ile sıkıştırılan toprak mengenesi
4. 3 Adet topraklama klipslerini Hatta veya Bara ya  takıp çıkarmak için kullanılan Ø 40mm çapında cam elyaf takviyeli sentetik

    reçineden içi kapalı boru şeklinde topraklama stankaları

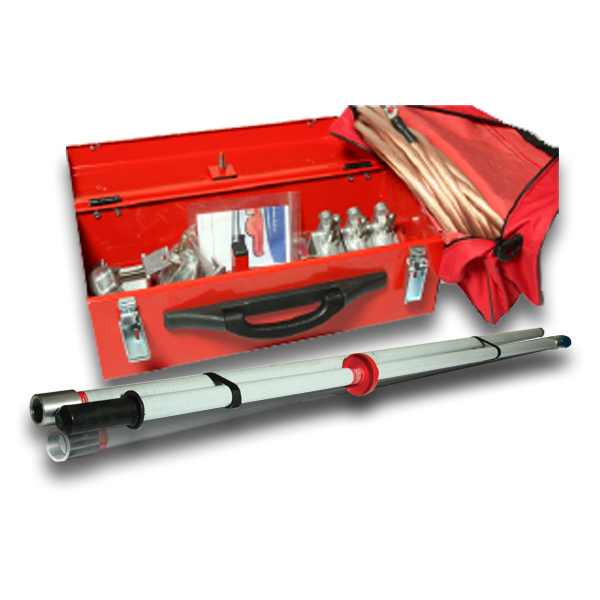

5. 1 Adet klipsleri ve mengeneleri taşıyan elektrostatik boyalı, kilitli metal çanta



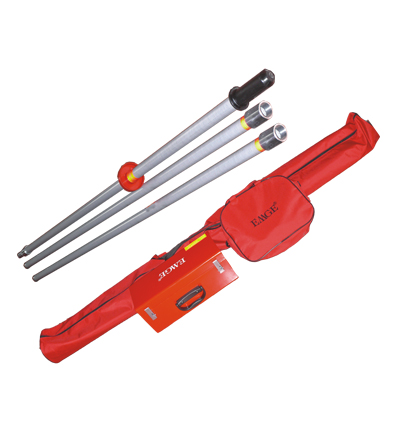

KULLANILACAK STANKALAR

3 Adet 380kV hatlar için 2m boyunda birbirine eklenen, tamamı 6m boyunda, ucu somunlu



YAPISI

 EG 32-380T stanka, Ø 40mm cam elyaf takviyeli sentetik reçineden boru şeklinde yapılmıştır. Birbirine eklenerek kullanılan  2m boyunda 3 parçadan yapılmıştır. Toplam boyu 6m'dir.

Stankalar üzerinde yazılı kullanma geriliminden daha yüksek bir gerilimde kullanılmamalıdır

Stankaların test gerilimleri aşağıdaki değerlerden az değildir.

Mekanik dayanıklılığı TEAŞ eğilme şartlarını mutlaka sağlamaktadır.

Stankaların üzerinde tutma bölümünü sınırlayan bir disk vardır. Üzerindeki metal parçalar paslanmaz cinstedir.

Stankaların yapısı boru biçiminde içinin nem almaması için iki baştan kapatılmıştır.

Stankanın 3 parçası birbirine eklenmeden kullanılmamalıdır.



FİZİKİ DEĞERLERİ
 Stankanın Ölçüleri ve Test Özellikleri :
Kullanma Gerilimi : 0-380kV AC
Test Gerilimi : 500kV AC
Kaçak Akımı : Boyu : >2m
Çapı : 40mm
Eğilmesi : 25/85 N/mm
Teleskopik tiplerde de yukarıdaki değerler sağlanmaktadır.



DEPOLAMA

• Neme ve direk güneş ışıklarına karşı depolamayınız.
• Tozlanmış ve nemlenmiş stankaları tozunu ve nemini temizlemeden kullanmayınız.
• Stankalar bir takım halinde sentetik bir çanta içindedir.

I.  Uyarı Levhası : Test 500kV kullanma 380kV eller buradan ileri geçmeyecek EG 32-380T
II. Uyarı Levhası : İlk önce toprak mengenesini sıkıca bağlayınız, sonra klipsleri stanka yardımı ile hatlara veya baralara takınız.

• Teçhizatı sökerken önce klipsleri hattan ve bara dan stanka ile çıkarıp sonra toprak mengenesini açınız.
•  Manevra esnasında topraklama kablosuna yaklaşmayınız.



KULLANILACAK KABLOLAR

3 Adet 380kV için faz-toprak arası, 6m boyunda, 70mm2 kesitinde izoleli kablo

AMBALAJ      : Metal Sandık
STANKALAR : Sentetik torbalarında kendi çadır kılıfları içinde saklayınız
DEPOLAMA   : Sistemi nemli ve direk güneş ışınlarına karşı depolamayınız. -25 +60°C
 TEÇHİZAT AĞIRLIĞI

Sac Çanta (İçindeki Aksesuarlarla) :   8,16kg.
Çadır  Çanta İçinde Kablo               : 14,00kg

Çadır Çanta içinde stanka               : 14,14kg
