AG HAT TOPRAKLAMA TEÇHİZATI EMGE EG-37

AG HAT TOPRAKLAMA TEÇHİZATI        EMGE  EG-37

ENERJİLİ ORTAMDA İŞLEM YAPMAYINIZ, ÖNCE ENERJİYİ KESİNİZ.

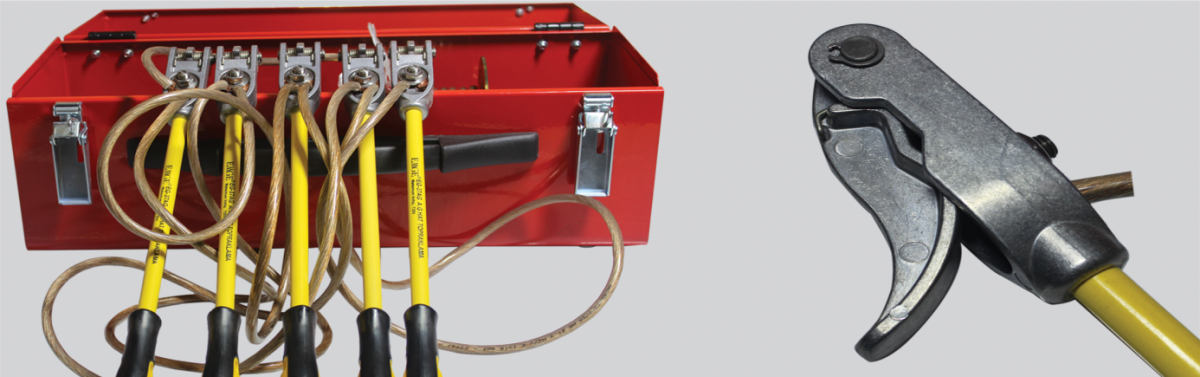

TANIM

AG Hat çalışmalarında güvenliği sağlamak için kullanılan, hatları kendi aralarında ve toprakla kısa devre eden donanımdır.

ÖZELLİKLER

1.Topraklama teçhizatında güvenilir temas işlevini sağlayacak ve anma arıza akımları

    ile meydana gelen termik ve manyetik zorlamalara dayanıklı  5 Adet klips

    bulunmalıdır.

2.Klipsler hattın 3 fazına, aydınlatma hattına ve nötr hattına takılabilir olmalıdır.

   Klipslerin kısa devre kabloları birbirine eklenecek ve iniş kablosu ile birleşecek

   düzeyde olmalıdır.İniş Kablosu topraklama mengenesine bağlanarak sistemin

   tamamı topraklanacak düzeyde olmalıdır.

   Topraklama yaparken önce Topraklama Kazığı çakılır veToprak

   Mengenesine bağlanır, sonra Hat Klipsler bağlanır.

   Topraklama çalışması bittikten sonra önce Hat Klipsleri çıkarılır,sonra Toprak

   Mengenesi çıkarılır.

3.Klipsler çapı 3-22mm lik hatlara üstten rahatlıkla takılabilmelidir.

4.Klipslerin sıkıştırma kuvvetleri, Hatlara zarar vermeyecek ve takılı iken kendi

    kendine veya rüzgar etkisi ile iletkenlerden ayrılmayacak düzeyde olmalıdır.

5.Topraklama ve kısa devre kabloları aynı kesitte minimum 16mm2 ve  bükümlü

   üzeri  şeffaf izoleli  bakır iletkenden imal edilmiş olmalıdır.

6.Klipsler arası kısa devre kabloları en az 1mt, Topraklama kablosu en az 12mt

   olmalıdır. (İsteğe göre artabilir)

7.Klipsler,kablo bağlantıları ve Teçhizat üzerindeki tüm bağlantılar direnç teşkil

   etmeyecek şekilde sıkı olmalıdır.

8.Stanka uzunluğu min. 340 mm ve sabit boyda elle tutulan kısmı izoleli olmalıdır.

9.Toprak Mengenesinin topraklama kazığına teması çok iyi olmalı,iletkenliği

    düşürmemeli ve  elle sökülüp takılabilmesi için sıkma kolu bulunmalıdır.

10.Topraklama kazığı 1m boyunda ,ucu sivri  S19'luk 6 köşeli galvanizli çelikten

      üretilmeli ve en az 0.065m2 yüzeyli olmalı ve çadır çanta içinde verilmelidir.

11.Topraklama teçhizatının konulacağı sandık galvanizli veya elektrostatik toz  fırın

      boyalı kilitlenebilir çantada olmalıdır.

12.Malzeme üzerinde yapımcı firma adı, sembolü , Kullanma Gerilimi,silinmeyecek

     şekilde olmalıdır. Kullanma Kılavuzu malzeme ile birlikte verilecektir.

     Cihazın raf ömrü Rutubetsiz yerde saklamak koşulu ile 5 Yıldır.

     Teçhizat ağırlığı 11,6Kg

TEÇHİZAT KONTROLÜ

Flex. kablosunun zarar görüp,görmediği her bir uygulamadan önce kontrol edilmelidir.Kablo yalıtımına olan hasar veya çıplak kablo iletkeninin açığa çıkması ciddi bir arıza olarak kabul edilmeli ve kopuk kablolu Teçhizat  kullanılmamalıdır.

Teçhizatın vidalı aksamları her kullanımdan önce kontrol edilmeli, sıkıştırılmış

 olmasına dikkat edilmelidir.Stankanın kırık olup olmadığı kontrol edilmelidir.

Teçhizat Sac Çanta içinde, Stankası Bez çadır içinde muhafaza edilmelidir.

Teçhizat Uzman olan ve bu konuda eğitim almış Personel tarafından

 kullanılmalıdır.

5 126
ALGANLAR ELEKTRİK İMALAT TAAHHÜT VE TİC. LTD. ŞTİ.
