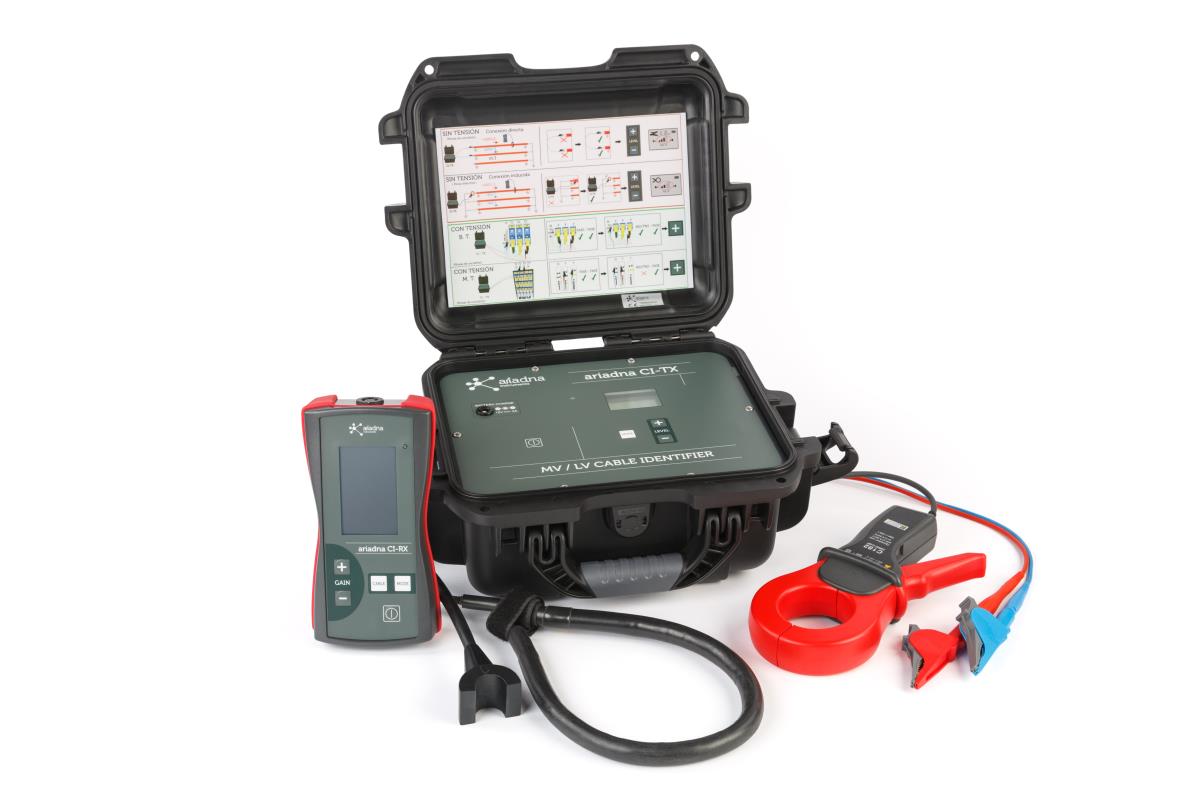

Ariadna CI Kablo tefrik cihazı ile AG & OG Enerjili veya Enerjisiz kablolarda tanımlama yapabilirsiniz. Bir manhole/tranşe/Kuyu içerisindeki çalışma yapacağınız kabloyu enerjili veya enerjisiz birçok kablo içerisinden tanımlayabilmenizi sağlayan bu cihaz %100 performans ile çalışarak hatalı bir işlem yapılmasına engel olur ve iş güvenliğini bir üst seviyeye çıkartır.
Enerjili OG kablolarda kablo tanımlama özelliğine sahip Ariadna CI dünyada bu fonksiyona sahip tek cihazdır.
Energized MV cable identification
Energized LV cable identification
De-energized MV & LV cable identification
-

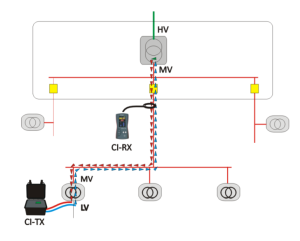

OG Enerjili ve Enerjisiz Kablolarda Kablo Tanımlama
-
AG Enerjili ve Enerjisiz Kablolarda Kablo Tanımlama
-
Tek fazlı iletkenlerde çalışabilme(Ekranlı veya Ekransız)
-
3 Fazlı veya 3 Faz + Nötr Sistemlerde çalışabilme
-

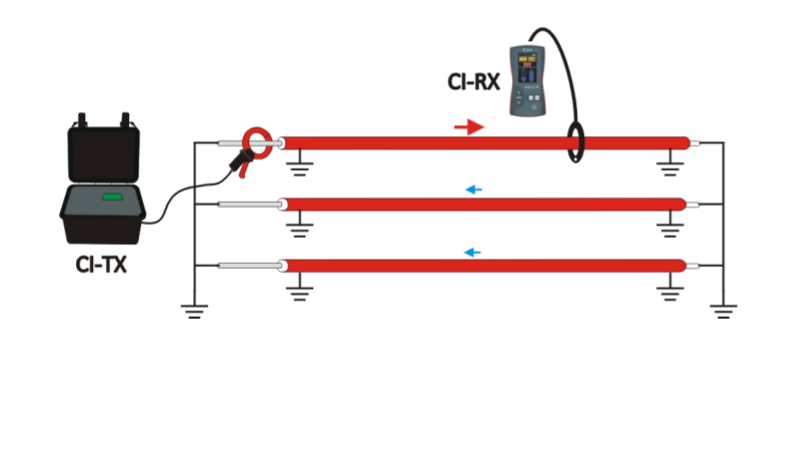

Direk sinyal enjeksiyonu veya klamplı sinyal enjeksiyonu
-
Aktif sinyal genliği ve polarite tespiti
-
Tranşe veya kuyu içlerindeki birçok kablo içerisinden hangi kablo sizin ilgilendiğiniz kablo olduğunun tespiti
-
10 km den uzun kablolarda çalışabilme imkanı
-
3x240 lık kablolara bağlanabilir halka sensör
-
Renkli ekranlı alıcı ünite
-
Bataryalı yapı
-
Kolay kullanım
-
%100 Sonuç
-
Araç şarjından beslenebilme
-
|
Verici ünite |
Alıcı ünite |
|
Boyutlar(cm) |
315 x 255 x 150 mm |
Boyutlar(cm) |
120 x 220 x 65 mm |
|
Koruma |
IP65 |
Koruma |
IP 54 |
|
Ağırlık |
3 kg |
Ağırlık |
0,75 kg |
|
Ekran |
160x120 |
Ekran |
Renkli TFT 240 x 400 |
|
Batarya |
Evet |
Batarya |
Evet |
|
Araç aküsünden besleme |
Evet |
|
|
Çalışma sıcaklığı |
-10 C / 55 C |
Çalışma sıcaklığı |
-10 C / 55 C |
|
Enerjili Kablo |
|
Sinyal tipi |
Akım pulsleri |
Aktif sinyal analizi |
Genlik ve polarite |
|
Enjekte edilen sinyal genliği |
160/80 A peak |
Pasif akım ölçümü |
50/60 Hz RMS |
|
Maks şebeke gerilimi |
440 Vac |
Maks. Şebeke akımı |
1800 A RMS(rog) |
|
Çalışma süresi |
>24 saat |
Maks. Kablo uzunluğu |
>10 km |
|
Enerjisiz Kablo |
|
Sinyal tipi |
Akım frekansı |
Aktif Sinyal Analizi |
Genlik ve polarite |
|
Aktif sinyal gücü |
10 W |
Maks. Kablo uzunluğu |
>20 km |
|
Çalışma süresi(lvl 2) |
>24 saat |
Maks. Döngü direnci |
1000 Ω |
