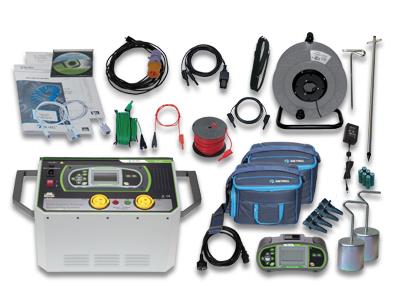

Metrel MI 3295 Şalt sahası, Trafo Merkezleri gibi büyük çaplı kuvvetli akım tesislerinde, güç sistemlerinin bulunduğu bölgelerde topraklama, Adım ve Temas Gerilimi ölçmek için tasarlanmıştır. Enerjili şalt sahasında (SELVAZ YÖNTEMİ ile) ölçüm yapabilen bu cihaz tek bir ölçüm ile topraklamanın değerini ölçer ekstra hesap yapılamasına ihtiyaç duymaz. Tek bir bağlantı ile Topraklamayı ölçebilen cihaz kazıkların farklı farklı noktalara tekrar tekrar çakılmasını gerektirmez.
Ölçüm Hakkında teknik bilgi:
Şalt sahası gibi kuvvetli akım tesislerinde can ve mal güvenliği açısından en önemli kısımlardan birisi tesisin topraklamasıdır. Ölçüm standardı gereği kuvvetli akım tesislerinde topraklama empedansının ölçülmesinde oldukça büyük akımların kullanıldığı akım-gerilim yönteminin kullanılması gerekmektedir. Bu bağlamda yüksek frekanslı, düşük gerilim ve akım seviyelerinde ölçüm yapan toprak megerleri ile ölçüm yapmak yürürlükteki belirtilen yönetmeliklere uygun olmadığı gibi teknik olarak da amaca uygun değildir.
Kuvvetli akım tesislerinde tek başına toprak empedansı bir kriter olmayıp adım ve temas gerilimleri de önemli bir kriterdir. Dolayısı ile kuvvetli akım tesislerinde toprak empedansının yanı sıra adım ve temas geriliminin de ölçülerek uygunluğunun kontrolü can ve mal güvenliği açısından gerekmektedir.
-
Şalt Sahası Topraklamasının Ölçümü
-
Şalt Sahasında Adım ve Temas Gerilimi Ölçümü
-
Toprak Özgül Direnci Ölçümü
-
50 A e kadar Test Akımı ile Yüksek Doğruluklu Ölçüm
-
Gürültü Engelleme Sistemi
-
Toprak Akımlarının Değişimine Karşı Mükemmel Uyum Gösterme
-
Bağımsız Adım Gerilimi Ölçer: Uzun Gerilim Kablosuna İhtiyaç Duymaz
-
Hafif Tasarım
-
Düşük Gerilim Çıkışı Nedeniyle Yüksek Güvenlik
-
Profesyonel PC Yazılımı
|
Fonksiyon
|
Ölçüm kademesi
|
Çözünürlük
|
Doğruluk
|
|
Adım GerilimiTemas Gerilimi(Ölçüm Kademesi Um)
|
001….19.99 mV20.0…199.9 mV200….1999 mV 2.00…19.99 V 20.0…59.9 V
|
0.01 mV0.1 mV1 mV
0.01 V
0.1 V
|
%2 rdg +%2
|
|
Adım GerilimiTemas Gerilimi(Hesaplanan ölçüm kademesi U)
|
0.0…199.9 V200…999 V
|
0.1 V
0.2 1 V
|
Hesaplanan Değer
|
|
Test Akımı
|
55 A max
|
|
Test Voltajı
|
<55 V
|
|
Test Frekansı
|
55 Hz
|
|
Giriş Direnci
|
Seçilebilir 1 M Ω / 1 k Ω
|
|
Akım
|
0.00….9.99 A10.0….99.9 A
|
0.01 A0.1 A
|
%3 rdg + 5 digit%3 rdg + 3 digit
|
|
Toprak Direnci
|
0.001…1.999 Ω2.00…..19.99 Ω20.0…..99.9 Ω 100.0…199.9 Ω
|
0.001 Ω0.01 Ω0.1 Ω 0.1 Ω
|
%2 rdg + 5 digit%2 rdg + 5 digit%2 rdg + 5 digit %5 rdg
|
|
Toprak Özgül Direnci
|
0.00….9.99 Ωm10.0….99.9 Ωm100…..999 Ωm 1.00 k..9.99 k Ωm 10.0 k..99.9 k Ωm
|
0.01 Ωm0.1 Ωm1 Ωm 10 Ωm 100 Ωm
|
Toprak direnci ölçüm fonksiyonun doğruluğuna göre hesaplanır
|
|
Açık devre gerilim
|
<50 Vac
|
|
Test Akımı
|
< 7.5 A
|
|
Test Frekansı
|
55 Hz
|
|
Genel
|
|
Kaynak Ünitesi
|
|
Güç Kaynağı
|
230 V / 50 Hz veya 60 Hz
|
|
Haberleşme portu
|
RS232
|
|
Hafıza
|
1000 Hafıza lokasyonu
|
|
Yüksek voltaj kategorisi
|
CAT II / 300V
|
|
Koruma Sınıfı
|
IP 30
|
|
Ekran
|
LCD, 128 x 64 arka ışıklı
|
|
Ağırlık
|
29.5 kg
|
|
Ölçüm Ünitesi
|
|
Güç Kaynağı
|
6 x 1.2 V şarj edilebilir AA tipi
|
|
Uygulama süresi
|
12 saat
|
|
Haberleşme portu
|
RS 232, USB
|
|
Koruma Sınıfı
|
IP 40
|
|
Ekran
|
LCD, 128 x 64 arka ışıklı
|
|
Ağırlık
|
1.3 kg
|
