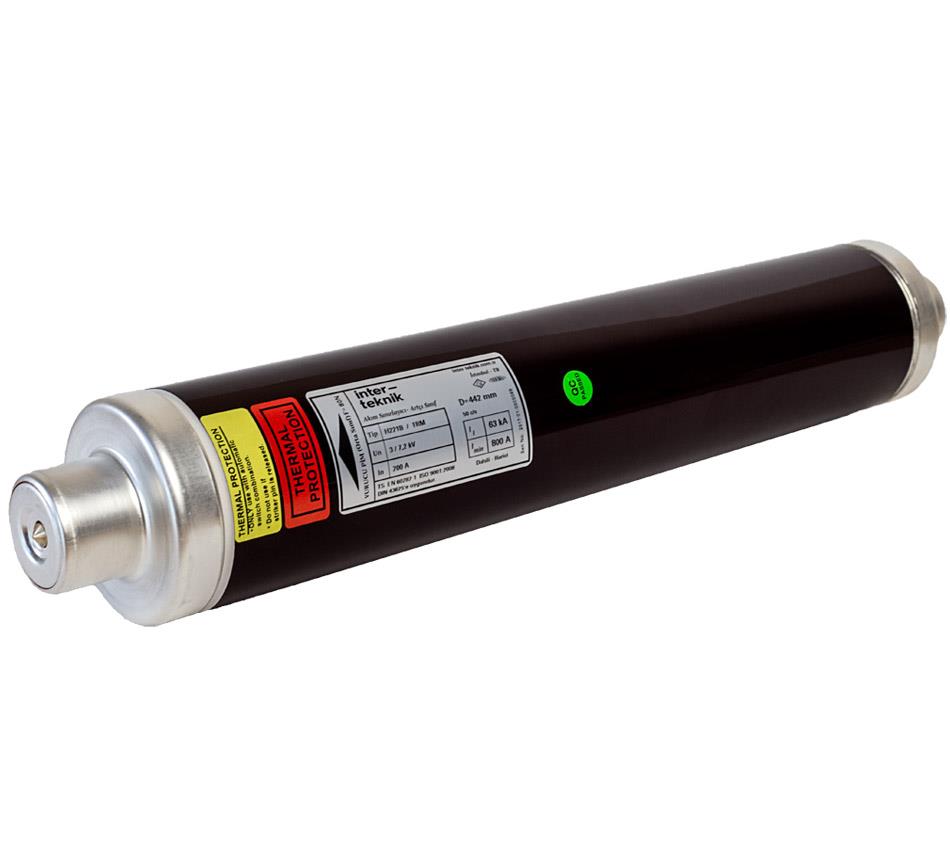

İNTER - TEKNİK O.G. Yüksek Kesme kapasiteli Sigortaları ile 3-36 kV gerilim sınıfında cihaz ve tesislerinizi, kısa devrelerin kötü etkilerine karşı emin olarak koruyabilirsiniz. Sigorta üretiminde 40 yıllık deneyim, üretim sırasındaki titizlik, kontrol, sürekli araştırma ve geliştirmeye verdiği önem İNTER - TEKNİK ürünlerinin üstün kalitesinin temelindir.

O.G. Sigortalarının çeşitli tipleri olmakla birlikte, daha güvenli ve ekonomik olduklarından AKIM SINIRLAYICI tipleri bütün dünyada tercih edilmektedir. Bu tipler tamamen kapalı bir sistemde sessiz çalışır. Fonksiyonunu yerine getirirken dışarıya alev veya gaz taşması olmaz. Bu nedenle filtre, alev hücresi, özel ventil v.s. gibi ek cihazlar gerektirmez.

Bu tür Yüksek Kesme Kapasiteli sigortalar, O.G. şalt tesislerinin kısa devre korunmaları için kullanılır. Transformatör, kondansatör, motor, kablo çıkışları veya voltaj transformatörlerinin önüne yerleştirildikleri zaman üstün kesme nitelikleriyle yüksek arıza akımlarının doğuracağı ısı ve diğer kötü etkilere karşı koruyucu görevi yaparlar.

Sigortalar O.G Şalt tesislerinin kısa devre arıza akımlarına karşı en etkili ve ekonomik koruyucularıdır.

Sigortalar, aşırı yük koruması için uygun bir cihaz değildir, çünkü ancak Imin (asgari açma akımı) değerinin üzerindeki sahada emniyetle çalışır. Bir başka deyişle, In (anma akım) değeri ile Imin değeri arasındaki sahada emin bir açma yapamaz ve bazı hallerde sigorta tahrip olabilir. Kullanılan akım hattının özellikleri ve sigortanın yapısına bağlı olarak Imin değişir. Şüphesiz, güvenle kullanma sahasının genişlemesi büyük bir avantajdır. Bu nedenle I min mümkün olduğu kadar küçük olmalıdır.

Sigortanın, In anma akımı ile Imin asgari açma değerleri arasında yüklenmesi kaçınılmaz bir zorunluluk ise bu durumda özel TERMİK KORUMALI sigorta ile donatılmış Yük-Ayrıcısı kullanılması önerilir. Bu sayede, sigorta içinde oluşan yüksek ısı porselen gövdenin termik olarak dayanabileceği en son noktaya erişmeden, termik sistem çalışarak çarpma pimi kurtulur ve Yük-Seksiyonerinin üç kutuplu açmasını sağlar. Bu sayede riskli saha önemli ölçüde daraltılmış olur.

KONSTRÜKSİYON

İç Eleman gövdesi yıldız kesitindedir. Bunun üzerine titizlikle sarılan erime telleri gövde boyunca tamamen birbirinin aynı pek çok hücrecik oluşturur. Bu hücrecikteki tel kesit ve boyları kesinlikle aynıdır. Böylece akım hattı boyunca birçok kısmi arklar oluşur, ısı enerjisi eşit olarak tüm sigorta boyunca dağıtılır ve daha yüksek kesme kapasitesine erişilmiş olur.

INTER-TEKNİK sigortalarında erime hattı olarak bugün için ideal olan, yüksek saflıkta ve hassas ölçülerde gümüş tel veya band kullanılmıştır. Bunlar, her iki uçtaki bakır temas parçalarına nokta kaynağı ile tutturulmuştur. Bu iç eleman, ark söndürme ortamı olarak çok temiz ve belirli tane büyüklüğünde nemsiz kuvartz kumu ile iyice yataklanmıştır.

Dış gövdeyi oluşturan boru, kesin olarak yüksek ısıya dayanıklı, yanmayan, tutuşmayan izalasyon sağlayan malzemeden olmalıdır. Özellikle, açık alanda kullanılacak sigortalarda bu niteliklere ilave olarak hava şartlarına dayanıklı, su veya nem emme özelliği sıfır, atmosferdeki korozyon unsurları tuzlara, asitli veya alkalik gazlara, buhara karşı dayanıklı olmalıdır. Bir arızayı takiben sigorta attıktan sonra, sigorta gövdesi, iki ucu arasında gereken izolasyonu temin edecektir. Bu bakımdan kuruda ve yağmurda gerekli izolasyon seviyesini temin etmelidir. Sayılan özellikler düşünülürse, bugün için mümkün en ideal malzeme içi ve dışı sırlı, kaliteli ELEKTROPORSELEN' dir.

Oluşacak yüksek basınç ve ısıya dayanıklılık bakımından Porselen Borular C 130 IEC 672'ye uygun veya daha üstün nitelikte olmalıdır. Ayrıca, İNTER-TEKNİK ürünlerinde çapındaki kaçınılmaz ovalliği giderecek ve metal başlık çapına hassas uyum sağlayacak tarzda uçları taşlanmış porselen boru kullanılmaktadır. Her iki uçtaki metal başlıklar 1,0-1,2 mm elektrolitik bakırdan presle imal edilmiş olup oksidasyona karşı nikel veya gümüş (4-6 mikron) kaplıdır. Başlıklar silikon bir conta kullanılarak pres altında sıvama yolu ile porselen boruya sabitlenmiştir. İç gövde akım hattındaki metal parçalar elektrolitik bakırdan imal edilmiş ve In değerine bağlı olarak ya gümüş kaplı veya yağdan arındırılmış çıplak bakırdır. Gerek akım geçirgenliğinin mükemmeliyeti ve gerekse sigorta karakterine etkisi bakımından gümüş tel ve bantlar metal aksama punto kaynağı ile tutturulmuştur. İç gövde, dış gövdeye presle ve punto kaynağı ile monte edilmiştir.

Sigortanın her iki uçtaki kapakları ve optik fanus yüksek ısıya dayanıklı silikon contalama ve pres sıvama yöntemi ile monte edilmiştir. Böylece mekanik dayanıklılık ve su sızdırmazlık özellikleri mükemmelleştirilmiştir.
