MT-30 bataryalı sayaç test cihazı ile sahadaki sayaçların doğruluk testini yapabilirsiniz.

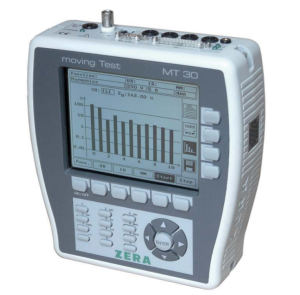

Tek fazlı ve 3 fazlı sayaçların testlerini yapabileceğiniz Zera MT-30 Sayaç Test Cihazı ile şebekedeki güç ve harmonik parametrelerinin ölçümünü de yapabilirsiniz.
Enerji sayım özelliği sayesinde sayaçların numaratörlerinin doğru sayım yapıp yapmadığını da tespit edebilirsiniz.
Fonksiyonlar
-
1 Faz 2 telli, 3 faz 3 telli ve 3 faz 4 telli sistemlerde ölçüm imkanı
-
LED tarama gözü ile sayaç hata ölçümleri
-
Enerji ve güç kayıtlarının testi
-
Aktif, reaktif ve görünür güç-enerji ölçümleri
-
Frekans, faz açısı ve güç faktörü ölçümleri
-
Harmoniğe kadar akım ve gerilim harmoniği ölçümü
-
Faz sırası ölçümü
-
Vektör gösterim
-
Dalga formu gösterimi
GENERAL
|
Power supply
|
16 V DC ±3 %, 2.5 A
|
|
Power consumption
|
~ 20 VA
|
|
Rechargeable battery operation : operating time
|
~ 1 h
|
|
Rechargeable battery operation : recharging time 7)
|
~ 3 h
|
|
Temperature range, operation
|
-15° … + 50° C
|
|
Temperature range, storage
|
-15° … + 65° C
|
|
Relative humidity (not condensing)
|
max. 95 %
|
|
Dimensions (DxWxH)
|
190 x 190 x 80 mm
|
|
Weight
|
~ 1.6 kg
|
|
External power supply unit
|
Type: Mascot 9921 (90 ... 264 V / 47 ... 63 Hz / max 0.9 A)
|
SAFETY
|
IP class according to DIN EN 60529
|
IP40
|
|
Declaration of conformity
|
CE conform
|
|
Overvoltage category voltage measurement 16)
|
CAT III 300 V
|
|
Overvoltage category current measurement (MT3430)
|
CAT III 30 V
|
-
|
Measuring modes 10)
|
1-ph 2 WA / WR / WAP3-ph 3 WA / WR / WRCA / WRCB / WAP3-ph 4 WA / WAb / WR / WRb / WRC / WAP / WAPb
|
|
Fundamental frequency
|
15 … 70 Hz
|
|
Bandwidth
|
3000 Hz
|
|
Sampling
|
16 bit 504 samples/period
|
|
Accuracy class for measuring of power / energy
|
0.2
|
|
Rotary field indication/indicator
|
yes
|
|
Angle measurement accuracy 3) 4)
|
< 0.1°
|
|
Frequency measurement deviation
|
± 0.01 Hz
|
Voltage Measurement
|
Voltage measurement
|
10 ... 300 V
|
|
Voltage range(s)
|
250 V
|
|
Voltage channels input impedance (@ range)
|
264,5 kΩ @ 250 V
|
|
Voltage measurement accuracy 3) 5)
|
< 0.05 % @ 30 ... 300 V
|
|
Voltage measurement temperature drift 3)
|
< 15 x 10 E-6 / K
|
|
Voltage measurement stability 1)
|
< 50 x 10 E-6
|
|
Voltage measurement long term stability 2) 3)
|
< 100 x 10 E-6 / Year
|
Current measurement via AC current clamps MT3430
|
Current measurement
|
5 mA … 120 A
|
|
Current range(s)
|
100 A, 50 A, 10 A, 5 A, 1 A, 500 mA, 100 mA, 50 mA
|
|
Usage of ranges
|
10 ... 120 %
|
|
Current measurement accuracy 5)
|
< 0.15 % @ 500 mA … 120 A< 0.3 % @ 100 mA … < 500 mA
|
|
Current measurement temperature drift 4)
|
< 50 x 10 E-6 / K
|
|
Current measurement stability 1) 4)
|
< 150 x 10 E-6
|
|
Current measurement long term stability 2) 4)
|
< 600 x 10 E-6 / Year
|
|
Clamp for max. Ø
|
12 mm
|
Power Measurement (@MT3430)
|
Power/energy measurement accuracy 3) 4) 5) 6)
|
<0.2%
|
|
Power/energy measurement temperature drift 3)
|
< 65 x 10 E-6
|
|
Power/energy measurement stability 1)
|
< 200 x 10 E-6
|
|
Power/energy measurement long term stability
|
< 700 x 10 E-6 / Year2
|
