6 kV a kadar ayarlanabilir DC izolasyon direnci ölçer kalibratörü.

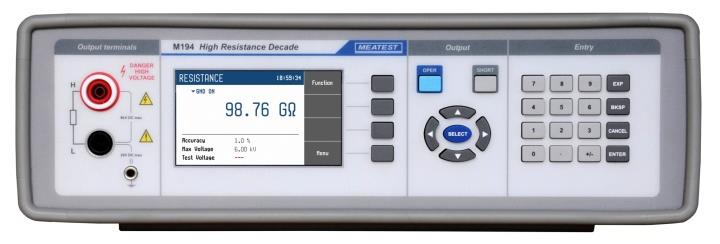

M 194 Yüksek Direnç Kutusu,6 kV a kadar test gerilimi uygulayabilen izolasyon test cihazları, megaohmmetreler, izolasyon fonksiyonu olan elektriksek güvenlik test cihazları, HIPOT test cihazları ve diğer tüm DC yüksek direnç ölçüm fonksiyonu olan cihazların kalibrasyonları için geliştirildi.
Ayarlanabilir 10 kΩ ile 100 GΩ arası direnç kaynak fonksiyonun yanı sıra sahip olduğu dâhili metre ile test edilen cihazların kısa devre akımını ve uygulanan test gerilimini ölçerek kullanıcısına tam ve doğru bir test imkânı sunabilmektedir.
-
Direnç Aralığı 10.00 kΩ – 100.0 GΩ
-
Doğruluk 0.1 to 1 %
-
Çalışma Gerilimi: En yüksek 6 kVDC
-
Kısa devre akım ölçümü
-
Süre Fonksiyonu
-
RS232 (Opsiyonel USB, IEEE488, Ethernet)
|
DC direnç |
10 kΩ - 100 GΩ, 6.3 kV max.
± 0.1% / yıl
|
Test Sinyali Ölçer
|
DC gerilim |
50 V - 6.3 kV
± 0.5% / yıl
|
|
DC akım |
0 - 10 mA
± 0.2% / yıl
|
-
Referans koşulları: +21 °C … +25 °C, Bağıl nem < 50%
-
Çalışma sıcaklığı: +5 °C … +40 °C
-
Depolama sıcaklığı: -10 °C … +50 °C
-
Terminaller: Altın kaplama 4mm
-
Uzaktan kumanda: RS232 interfaz (isteğe bağlı olarak USB, LAN, IEEE488)
-
Güç kaynağı: 115/230 Vac, 50/60 Hz
-
Boyutları: W 390 mm, H 128 mm, D 310 mm
-
Ağrılık: 4.5 kg
