ENERJİLİ ORTAMDA İŞLEM YAPMAYINIZ, ÖNCE ENERJİYİ KESİNİZ.
Y.G. BARA TOPRAKLAMA TEÇHİZATI EMGE EG-34
ENERJİLİ ORTAMDA İŞLEM YAPMAYINIZ, ÖNCE ENERJİYİ KESİNİZ.
TANITMA
EG-34 O.G. Baralarda 36kV'a kadar yapılacak olan çalışmalarda,Barayı geçici olarak faz-faz ve faz-toprak arası kısa devre eden güvenlik teçhizatıdır.
ÇALIŞMASI
EG-34 Bara Topraklama Teçhizatı kullanmadan önce, İzole Halıyı çalışacağınız ortama seriniz,İzole Tabura Kullanınız.OG İzole Eldiven,Çizme ve/veya Ayakkabı ile Baretinizi takınız.YG Kontrol Kalemi ile enerjinin kesildiğinden emin olunuz. Deşarj Stankası kullanınız.Yukarda belirtilen işlemleri eksiksiz yaptıktan sonra ,EG-34 Bara Topraklama Teçhizatı, baralara bağlanan klipsler, flexible kablolar yardımıyla bir noktada birleşerek baraları kısa devre eder. Bu kısa devre noktası da iniş kablosu ve mengenesi yardımıyla toprak hattına veya barasına bağlanarak, baraları kısa devre eder ve toprağa bağlamış olur.
BaraTopraklanırken önce topraklama mengenesini, sonra Klipsleri takınız.Hatta bakım bittikten sonra önce faz Klipslerini sonra Toprak mengenesini çıkarınız.
Bu bağlantıların çalışılan yerin enerjinin geldiği tarafında yapılması gerekir. İki yönlü beslemede çalışma alanının her iki yönünü de topraklamak gerekir.
KULLANIM
EG-34 3 fazlı baralarda yapılacak geçici topraklamalarda kullanılacağından 40mm'lik 2x16mm ile 2x120x10mm arasındaki baraları kavrayabilecek şekilde dizayn edilmiş 6 adet klipsi vardır.(3 Ad.yuvarlak baralar için,3 Ad.Lama baralar için) Bara tipine uygun klipsler, flexible kabloların faz tarafına sıkıca bağlanırlar. Önce Topraklama Mengenesi topraklama hattına veya barasına sıkıca bağlanır, sonra eklenmiş teleskopik stankanın ucuna klipslerin 6 köşe milleri takılarak stanka ile çevirmek suretiyle klipsler baralara tutturulur. Bu suretle 3 faz aralarında kısa devre edilmiş ve toprağa bağlanmış olur. Klipslerin ve mengenenin boyasız ve passız noktalara takılmasına dikkat edilmelidir. Teçhizat, baralara bağlanmadan önce bütün bağlantı vidalarının iyice sıkıştırılmış olduğuna dikkat edilmelidir.
Topraklama işlemi bittikten sonra önce Faz Klipsleri,sonra Toprak Mengenesi bağlantısı çıkarılmalıdır
Teçhizatın klipsleri ve mengenesi alüminyum enjeksiyon dökümden yapılmıştır. Kablosu 0,20mm Ø bakır tellerden üzeri sürtünmelere karşı koruyucu şeffaf plastik kaplanmıştır. Faz kablolarının boyu 1,5m-16mm2 kesitinde,Topraklama iniş kablosunun boyu 2m -16mm2 kesitindedir. İsteğe göre kablo boyu artırılabilir.
Stanka, 32/40mm Ø yalıtkan borudan iki parçalı teleskopik tiptedir. Tam boyu açık halde 2m'dir.

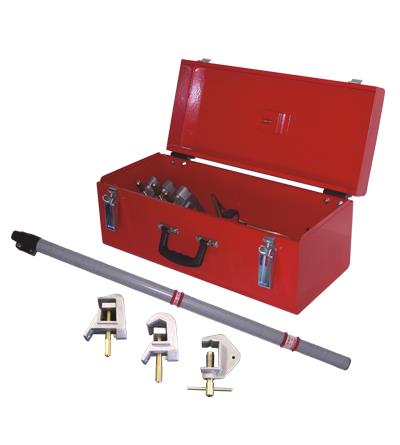

Komple teçhizat metal bir kutu içinde, stanka çadır bir kılıftadır.
Stanka 6-36 kV arasında kullanılır.
Topraklama teçhizatının konulacağı sandık galvanizli veya elektrostatik toz fırın
boyalı kilitlenebilir çantada içindedir.
MUHAFAZA
Kablo ve stankanın uzun süre direkt güneş ışınlarında kalmamasına dikkat edilmelidir. Rutubetsiz yerde saklanmalıdır.
Cihazın Raf ömrü Rutubetsiz yerde saklamak koşulu ile 5 Yıldır.
Teçhizatın ağırlığı 11 Kg
TEÇHİZAT KONTOLÜ
HER KULLANIMDAN ÖNCE, yukarıda belirtilen işlemler sırasına göre kontrol
edilmelidir.
Flex. kablosunun zarar görüp,görmediği kontrol edilmelidir.Kopuk kablolu Teçhizat kullanılmamalıdır.
Teçhizatın vidalı aksamları her kullanımdan önce kontrol edilmeli, sıkıştırılmış olmasına dikkat edilmelidir.
Stankanın çatlak, kırık olup olmadığı ve ıslaklığı kontrol edilmelidir.
Teçhizat sac çanta içinde, Stankası bez çadır içinde muhafaza edilmelidir.
Teçhizat Uzman olan ve bu konuda eğitim almış Personel tarafından kullanılmalıdır.
18.10.2016
