Tek fazlı iki kabloludan üç fazlı dört kablolu sistemlere kadar her şeyi kaydedin
Güç sisteminizdeki voltaj düşüşleri, yükselmeler gibi düzensizlikleri yakalayın ve bunları uygun bir şekilde RAM’e veya bir SD karta kaydedin
Güç Ölçümü ve Günlük Kaydı
-
Aynı anda 3 CH Gerilim girişini, 4 CH akım kıskaç prob girişini, 2 CH DCV girişini ölçer.
-
Gerilim/Akım/Güç/Güç faktörü/Faz Açısı/Faz Gelişmiş Kapasitans Hesaplamanın anlık/Ortalama/Maksimum/Minimum değer listesi veya eğilim grafiği ekranı.
-
Aktif/Reaktif/Görünür Enerjinin Entegrasyon Değeri, görüntülenen tüketim ve üretimdir.
-
Hedeflenen talep gücü değerlerine kıyasla mevcut güç tüketiminin ekranlarını görüntüleyen talep izleme.
Kullanıcı desteği
Hızlı Başlangıç Kılavuzu İşlev:
-
Hızlı Başlangıç Kılavuzu İşlevi, ölçümden önce doğru kablolamayı ve ayarı destekler.
-
Hızlı Başlangıç Kılavuzu İşlevi, akım kelepçe probunun tipini otomatik olarak tanır.

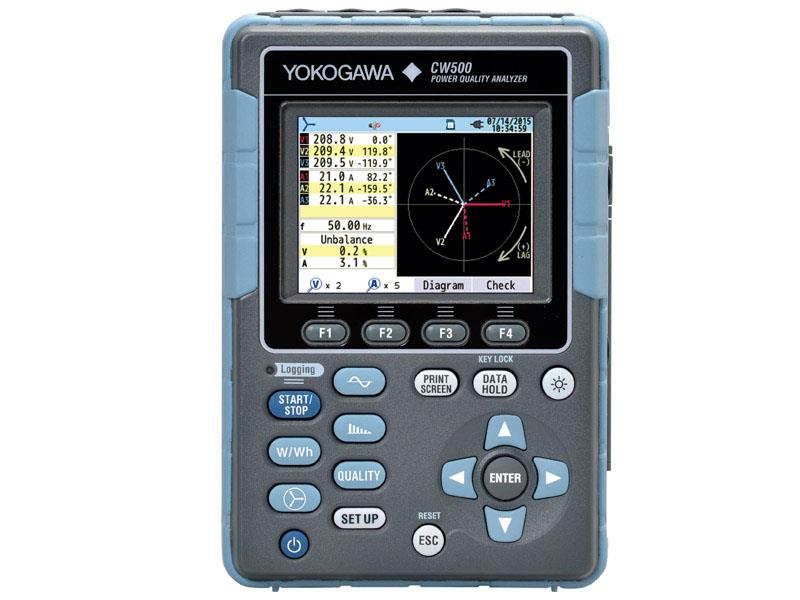

Vektör Ekranı:
-
Vektör Ekranı Gerilim ve Akım faz farkını ve gerilim ile akımın giriş kanalları arasındaki değerleri gösterir.
-
Vektör Ekranı kablolamanın doğru olup olmadığını kontrol eder.
Güç Kalitesi Ölçümü
Enerji Hattının Geçici Arızalarını Ölçün
-
CW500, 24 µs'lik yüksek örnekleme hızı ve RUS hesaplaması kullanarak, voltaj yükselmesi, voltaj düşüşü, kesinti, geçici voltaj aşırı ve ani akım nedeniyle cihazların arızalanmasına veya tahrip olmasına neden olabilecek güç hattındaki geçici arıza olaylarını yakalar.
-
Olay verileri, yaklaşık olarak tüm kanalların arıza tipini, meydana gelme zamanını veya meydana gelme bitiş zamanını, ölçülen değeri ve gerilim ve akımın dalga biçimini içerir. 200 ms'lik dönem.
-
Bu ölçüm yöntemi IEC standardı 61000-4-30 Sınıf S'ye uygundur
Enerji Hattının Sürekli Arızasını Ölçün
Harmonikler
-
Her faz ve toplam için gerilim, akım ve gücün 50. Harmonik bileşenlerine kadar olan grafikleri ve listeleri ölçün ve görüntüleyin.
Titreme
-
1 dakikalık titremeyi (Pst, 1 dakika), kısa titremeyi (Pst) ve uzun titremeyi (Plt) ölçer.
Dengesizlik oranı
-
3 fazlı kablolamadaki voltaj ve akım dengesizlik oranını gösterir.
CW500Viewer (PC yazılımı dahil)
-
PC ekranındaki dosyaya tıklayarak grafik ve rapor verilerini otomatik olarak görüntüleyin.
-
Ünitenin birden fazla ayarını yönetin.
-
USB iletişimini kullanarak gerçek zamanlı ölçüm yapın.
Veri türleri
-
Entegre güç verileri, güç kalitesi olay verileri, ana ünite ayar verileri ve ekran yakalama verileri.
